Самопромивний фільтр для води ICMA 750 1/2"

     ICMA 750 1/2" — магістральний самопромивний фільтр грубого (механічного) очищення води, зроблений в Італії. Призначений для попереднього очищення гарячої та холодної води від грубих нерозчинних механічних домішок: частинок іржі, піску, окалини тощо. Конструкція фільтра складається з чотирьох частин:

1. латунний корпус; складається з чаші (нижня частина), до якої приєднується кран промивання, а також із кришки (верхня частина) з входом і виходом для подавання води, у яких внутрішній діаметр 1/2" (з різзю), а зовнішній діаметр 3/4" (ажі з різзю). До кришки фільтра додатково приєднується манометр;
2. знімний фільтрувальний картридж ICMA 752 з неіржавкої сталі з рейтингом фільтрації 100 мікронів, який встановлений усередині корпусу;
3. кран зворотного промивання (відбувається в нижній частині корпусу);
4. манометр (встановлений зверху корпусу), за допомогою якого контролюється ступінь забруднення картриджа.

     Корпус виготовлений із високоякісної латуні та є надміцним, він здатний витримувати тиск аж до 25 атмосфер (включно з гідроударами). Фільтр кріпиться (врізається) в розрив магістрального трубопроводу (за допомогою фітингів, американок і тд) під час входу комунікацій у квартиру (будиночок) і забезпечує ефективною попередньою механічною (грубою) фільтрацією всю воду, що проходить через нього.

     Цей фільтр зроблений в Італії, тому він відповідає жорстким вимогам і стандартам Європейського Союзу щодо якості виготовлення всієї конструкції. Італійська продукція славиться своєю неперевершеною якістю і довговічністю, що підтверджується впродовж багатьох років.

Принцип роботи фільтра:

     Принцип роботи фільтрів такого типу дуже простий: вода під тиском надходить у корпус фільтра через вхідний отвір (1/2", 3/4", 1", 1/4", 1/2"), у якій уже встановлений фірмовий фільтрувальний елемент механічного очищення — знімний фільтрувальний картридж ICMA 752 з неіржавкої сталі з рейтингом фільтрації 100 мікронів. Далі вода просочується крізь фільтрувальний елемент зовні всередину й виходить через другий (вихідний) отвір (1/2", 3/4", 1", 1/4", 1/4", 1/2"), рухаючись далі за розведенням водопроводу.

     Отже, всі механічні забруднення затримуються сітчастим елементом, частково залишаючись у ньому та частково осідаючи на дні корпусу (чаші). Встановлений у корпусі фільтра манометр дає можливість відстежувати ступінь забруднення. Якщо робочий тиск у водопроводі, наприклад, 4 атмосфери та згодом падає до 1-2, то фільтр забився механічними домішками та потребує промивання. Для промивання фільтра відкривається кульовий кран і починається стадія промивання: велика частина води спрямовується в злив, промиваючи, у такий спосіб фільтр і видаляє осад, у той час як менша частина води фільтрується, забезпечуючи безперервне подавання відфільтрованої води до точок водорозбору. Промивка потрібна для очищення дна чаші. Після закриття кульового крана фільтр повертається до звичайного режиму роботи.

     Промивати фільтр бажано не менш ніж один раз на місяць або за чималого зниження вихідного тиску. У разі сильного забруднення необхідно розібрати корпус і промити картридж щіткою. Частота промивання залежить від ступеня забруднення води.

Застосування фільтра:

    Самопромивний фільтр ICMA 750 1/2" забезпечує очищення гарячої й холодної води від усього спектра механічних домішок (грубів нерозчинних забруднень): затримує іржу, пісок, окалину тощо. Як фільтрувальний елемент використовуються фірмовий фільтрувальний елемент із неіржавкої сітки з рейтингом фільтрації в 100 мікронів.

     Механічне очищення води забезпечує захист і довговічність труб, водонагрівачів, насосів, ум'якшувачів, демінілалізаторів і установок фільтрів питної води, систем зниження тиску, пральних машин та іншої побутової техніки. Грубе очищення робить воду прозорою на 99%.

Особливості монтажу й експлуатації:

     Самопромивний фільтр ICMA 750 розроблений для фільтрації води в житлових приміщеннях, але може застосовуватися й в інших випадках, і в суворо приєднаних межах. Під час монтажу необхідно дотримуватися напрямку потоку води, яке зображено на корпусі фільтра. Завдяки невеликому розміру фільтри такого типу можуть встановлюватися в тісних і вузьких місцях. Для забезпечення ефективної роботи фільтра необхідно встановлювати фільтр ICMA 750 у горизонтальному положенні з спрямованою донизу чашею. До монтажу промийте трубопровід. Рекомендується встановлення ручних перекривальних вентилів для проведення планового ремонту на відрізці трубопроводу, де встановлений фільтр. Встановлюйте фільтр у легкодоступних місцях для забезпечення зчитування показань манометра та ремонту. Фільтри не мають піддаватися прямому сонячному випромінюванню й парам розчинників. Якщо встановлюється водообчисник, то встановлення фільтра перед водообчисником обов'язкове. Частота заміни фільтрувальної сітки залежить від ступеня забруднення води. За гігієнічними вимогами промиванню рекомендується проводити кожні 6 місяців. Для підтримки в гарному стані внутрішніх компонентів фільтра під час промивання не рекомендується застосовувати очисні засоби, що містять розчинники.

Характеристики фільтра ICMA 750 1/2":

Призначення: для гарячої води, для холодної води

Стандарт фільтра: натрубний самопромивний фільтр

Розмір підключення: внутрішній діаметр 1/2" — зовнішній діаметр 3/4"

Матеріал корпусу: латунь — CW 617 N-UNI EN 12165

Матеріал чаші: латунь ― CB752S DIN50930 (з прокладкою — G 1/2” — G 3/4”)

Габарити фільтра (ВхШ), мм: 250х80 (з урахуванням манометра та зливного крана)

Продуктивність: до 25 л/хв (1,5 м3/год)

Робоча температура: +2 ― +90°C

Стандарт (типорозмір) фільтрувального елемента: фірмовий картридж із неіржавкої сітки ICMA 752; пористість 100 мкм

Внутрішня різь під'єднання манометра: 1/4"

Внутрішня різь під'єднання крана промивання: 3/8"

Максимальний робочий тиск: — 25 атмосфер

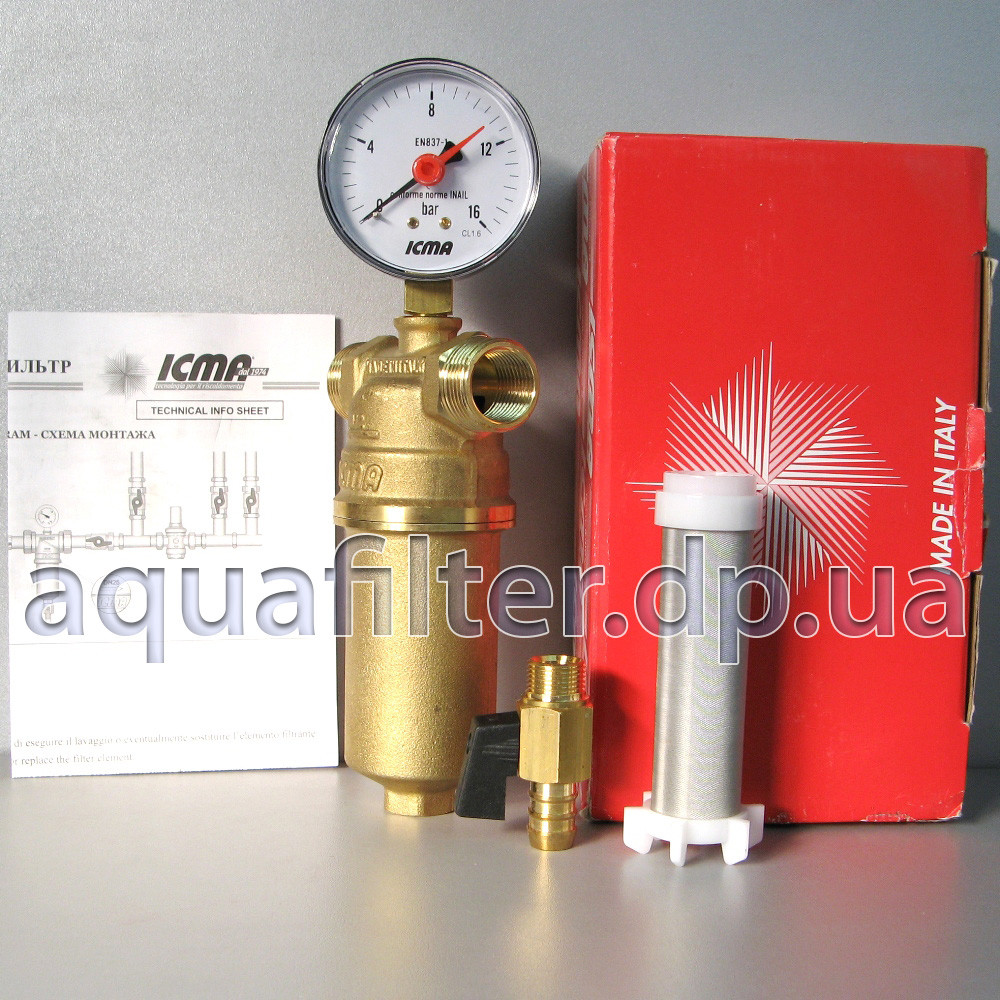

Комплектація фільтра:

1. Латунний корпус фільтра

2. Фільтрувальний елемент із неіржавкої сталі ICMA 752, рейтинг фільтрації 100 мкм

3. Манометр

4. Латунний кран для промивання

5. Інструкція зі встановлення/експлуатації
